Solid Edge 組立關係助手於外來檔的應用 – 2023/05/12
12
五月

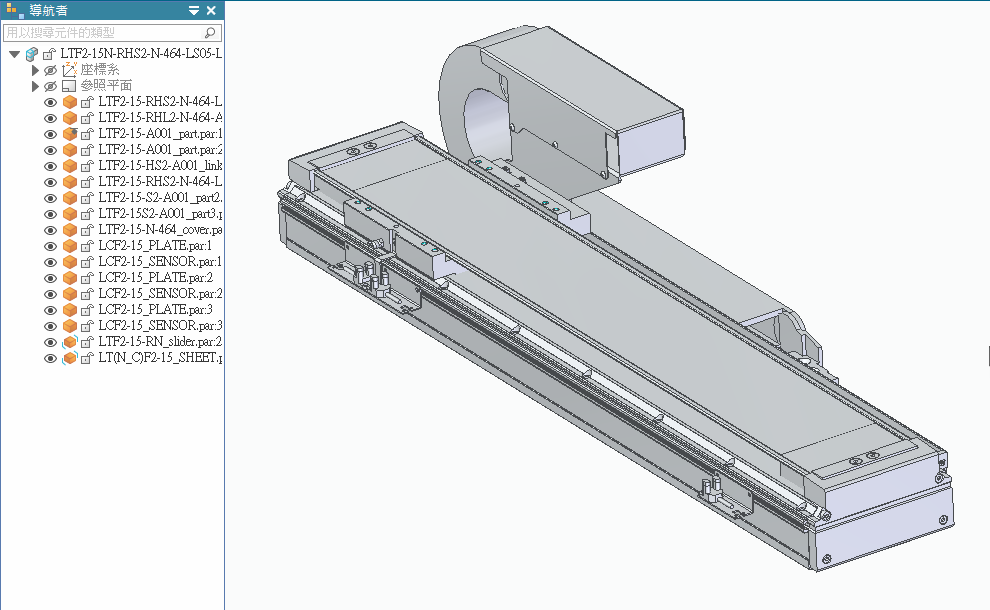

當使用者需要利用外來檔案裝配時，會發現外來檔案都是以「固定」的組立關係呈現。
但，有時候會需要這些外來檔案是有裝配關係的，例如：需要透過動態干涉檢查、可動組立件的利用…等等，
這時，可透過「組立關係助手」來幫助有效放置組立關係。
圖示 步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7

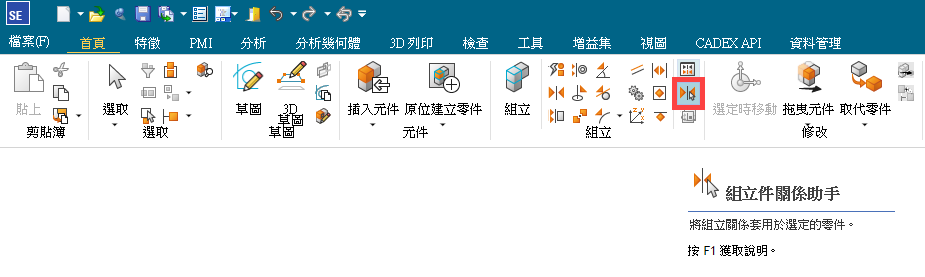

首先，打開外來檔案使用「首頁」-「修改」-「組立關係助手」。

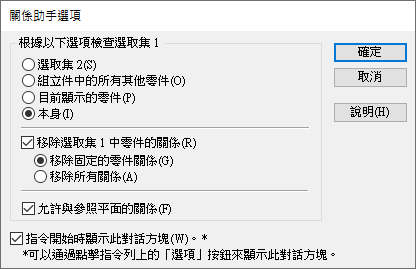

接著，在對話視窗裡，選擇「本身」，透過本身的方式來選擇您有哪些零件需要產生組立關係，
並且勾選「移除選取集1中零件的關係」，透過此方式移除原先的「固定」組立條件。
並且勾選「移除選取集1中零件的關係」，透過此方式移除原先的「固定」組立條件。

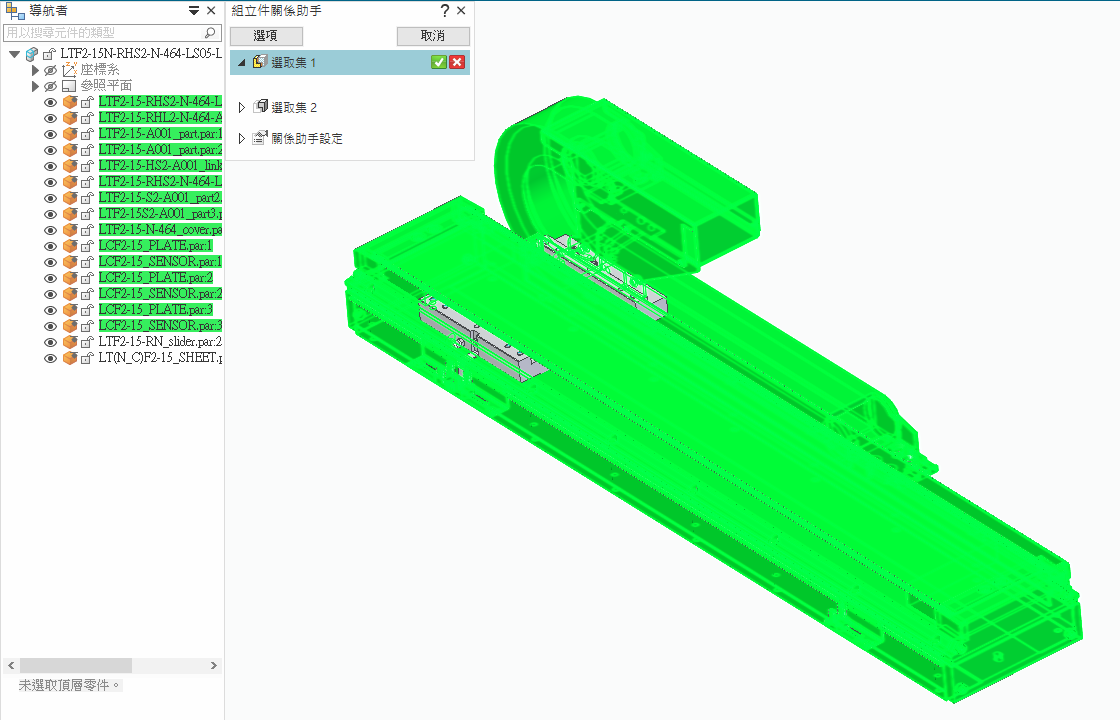

按下確定後，點選需要產生組立條件的零件，例如，此範例選擇「滑塊」與「感測器」以外的零件。

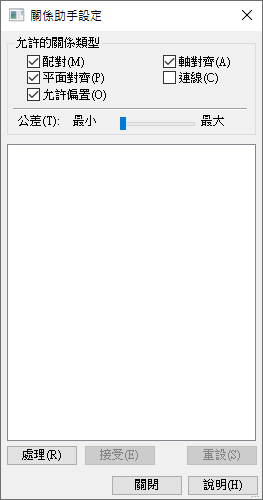

因為選取集1設定為「本身」，因此按下確定後會來到「關係助手設定」，
這裡可設定需要的關係類型讓軟體自動判斷，設定完後，按下「處理」，Solid Edge會依給予的選取集1去判斷並產生組裝關係。
這裡可設定需要的關係類型讓軟體自動判斷，設定完後，按下「處理」，Solid Edge會依給予的選取集1去判斷並產生組裝關係。

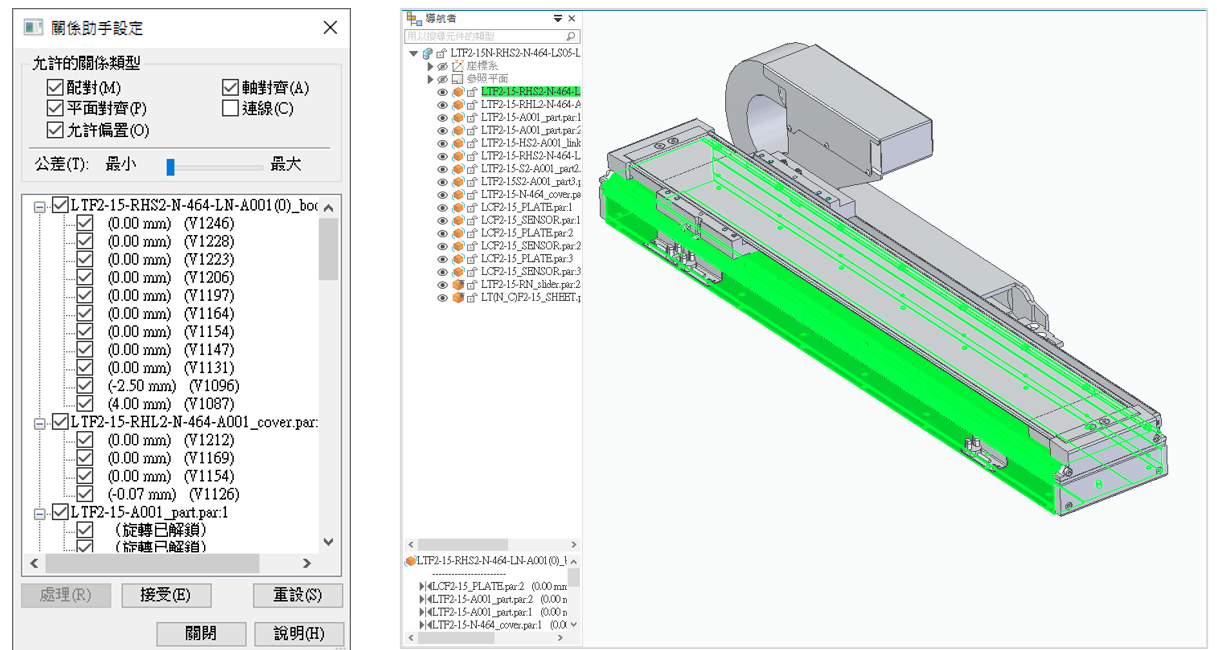

接下來，可得到一份清單，清單是由Solid Edge自動以目前模型的位置，判斷可完成的組立關係，
使用者可透過勾選來調整，若沒有要調整的部分，按下「接受」就可放置組立關係到對應的零件上。
使用者可透過勾選來調整，若沒有要調整的部分，按下「接受」就可放置組立關係到對應的零件上。

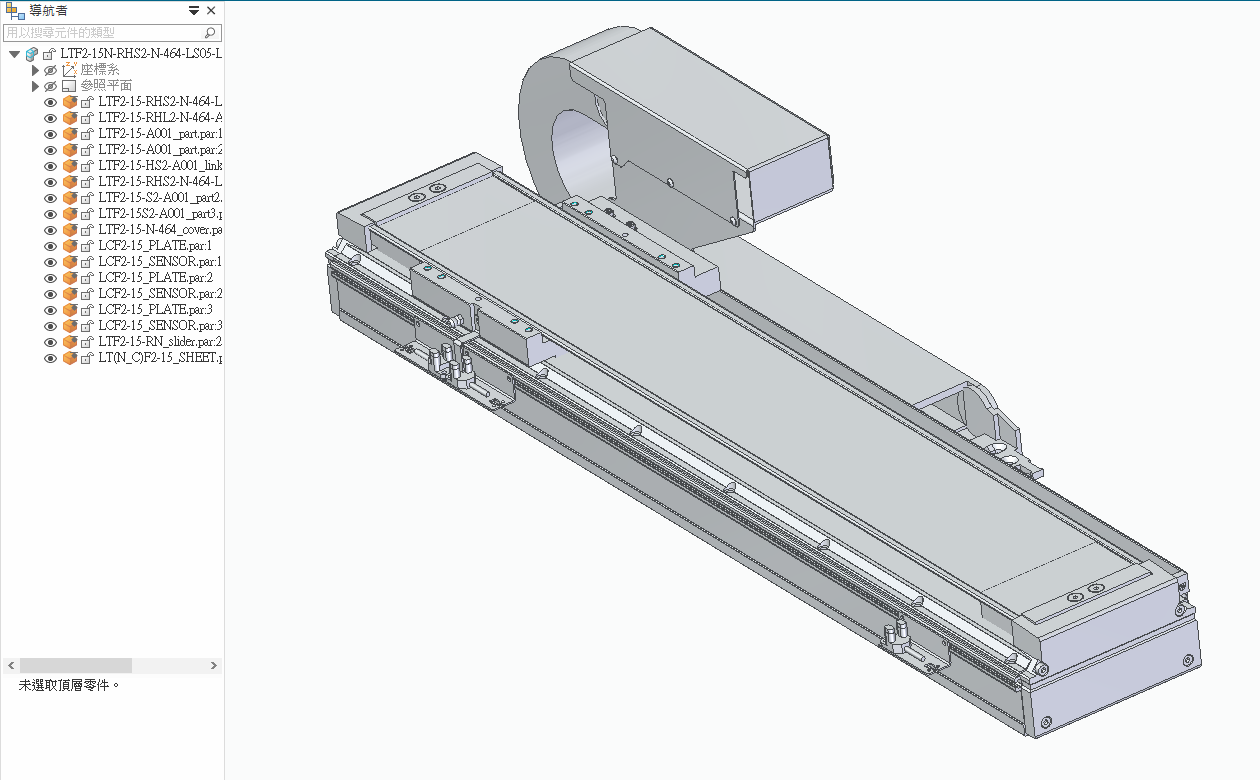

最後，請記得補上一個「固定」關係，在您希望以此為基準做組裝的零件上，這樣Solid Edge就可判斷出這些零件是「完全定位的」或是「欠約束」的。

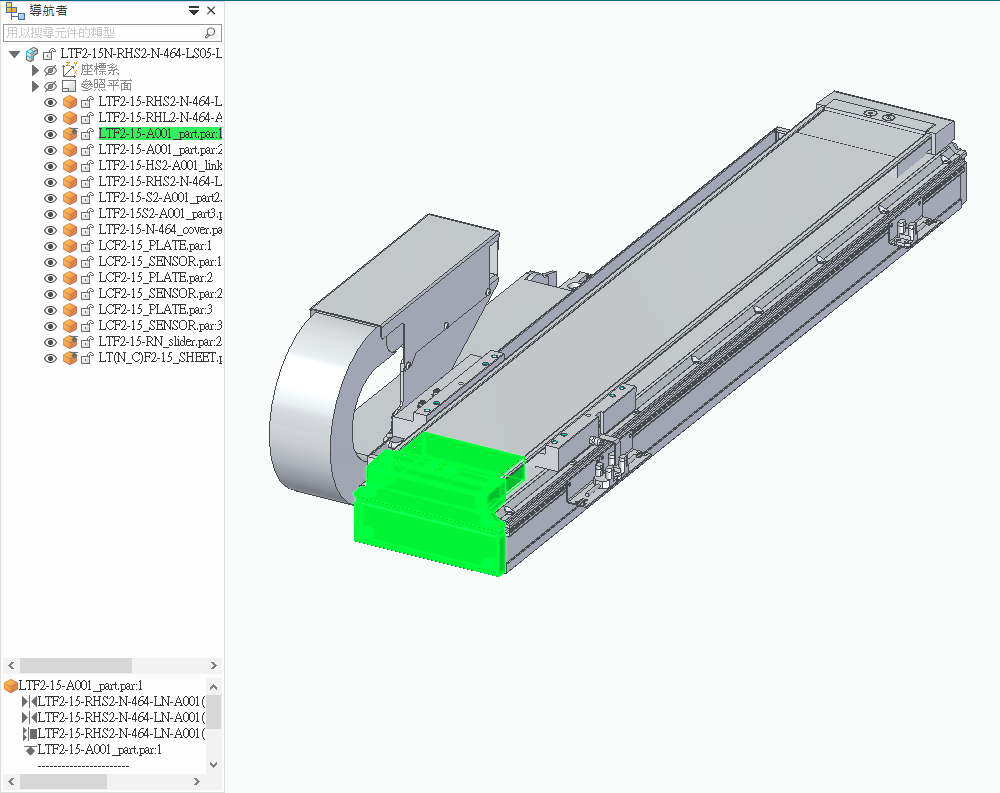

後續可針對「可動件」的部分，做想呈現的組立條件，
以此範例來說，就可以把「滑塊」和「感測器」的「固定」關係刪除後，做需要的組立關係。…(完成)。
以此範例來說，就可以把「滑塊」和「感測器」的「固定」關係刪除後，做需要的組立關係。…(完成)。
張志偉 Gavin Chang
